新聞資訊
全國咨詢電話：
186417012290417-3859922
手機：18641701229
地址：營口市站前區(qū)中小企業(yè)園
【鋼構(gòu)知識】彩鋼板知識詳解
1.彩鋼板生產(chǎn)工藝流程
2.彩鋼板的常用鋼種
3.彩鋼板的涂層種類
4.彩鋼板的儲存
5.彩鋼板的質(zhì)量判斷
6.彩鋼板的發(fā)展趨勢
一、彩鋼板生產(chǎn)工藝流程
彩鋼板（又名：彩板
涂層結(jié)構(gòu)有二涂一烘

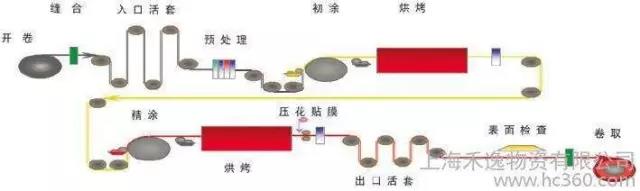

常見的二涂二烘型連續(xù)彩色涂層機組工藝流程主要生產(chǎn)工序為：開卷機-------縫合機------壓輥------漲力機----開卷活套-----堿洗脫脂------清洗----烘干-------鈍化-------烘干------初涂-------初涂烘干------面漆精涂------面漆烘干------風冷降溫------收卷活套-----收卷機-----（下卷打包入庫）。

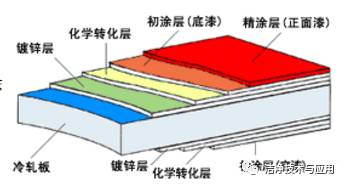

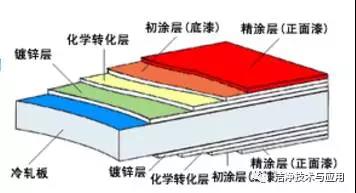

雙面二涂二烘彩色涂層鋼板的涂層結(jié)構(gòu)
上表面二涂二洪

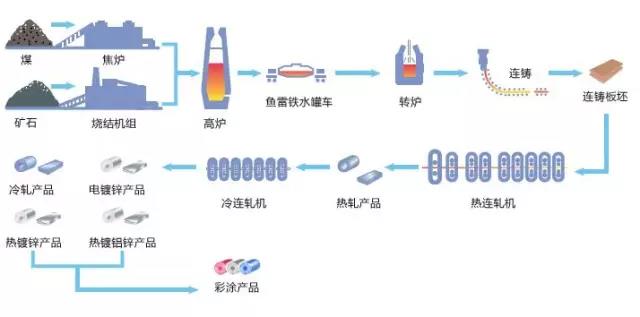

彩色涂層鋼板是以冷軋鋼板
二
2.1、彩鋼板的常用鋼種
在國內(nèi)
對建筑物來說，承載重量（風載荷
CQ普通商用級
有色金屬冶煉廠（銅
DQ一般沖壓用
由于一般建筑用彩板均是輥壓成型或復合夾芯，對材料的沖壓性能要求不高，因此很少在建筑領域使用（部分門窗類彩板除外）。
HSS高強結(jié)構(gòu)鋼
按歐標HSS可分成4-5種不同強度的鋼種，但由于普通CQ級材料已經(jīng)能夠取代低強度的HSS鋼，因此，市場上用得較多的是屈服強度280Mpa和345Mpa的鋼種，寶鋼所生產(chǎn)的TSTE28和TS350GD就是這兩個鋼種。
與普通CQ相比，HSS鋼有幾大優(yōu)勢：（1）由于屈強比較低因此該鋼種的耐火及抗震性好。（2）對較厚的鋼板，它可以制造大跨度拱型板。（3）對一般的外墻和屋面板型，它可以比CQ材料適當減薄，從而可節(jié)約材料消耗。
FH全硬鋼
是通過控制退火溫度來提高鋼板屈服強度的一類鋼種，按國際通用標準，屈服強度≥550Mpa,抗拉強度≥570Mpa
根據(jù)多年的鋼種使用經(jīng)驗，彩涂鋼板產(chǎn)品板型的保證，與鋼板的強度等級、壓型鋼板的板型以及加工機器等密切相關。
總的來說，加工道次越多，板型越好，加工速度越慢、板型越好。對壓型鋼板板型來說，淺波板的板型優(yōu)于高波板。對鋼板強度來說，強度加工后的板型變差的趨勢越明顯。高強鋼的板型相對較差還有另外一個原因就是很多彩涂生產(chǎn)廠僅靠降低熱鍍鋅的退火溫度來提高材料的屈服強度，這樣就會導致鋼板寬度方向上力學性能的不均衡。這種不均衡是由整個寬度方向帶鋼溫度的不均勻引起的，溫度下降可能導致部分部位溫度低于鋼板再結(jié)晶的退火溫度。
2.2、彩鋼板的常用基板
（1）冷軋基板
由冷軋基板生產(chǎn)的彩色板，具有平滑美麗的外觀，且具有冷軋板的加工性能；但是表面涂層的任何細小劃傷都會把冷軋基 板暴露在空氣中，從而使露鐵處很快生成紅銹。因此這類產(chǎn)品只能用于要求不高的臨時隔離措施和作室內(nèi)用材。
（2）熱鍍鋅基板
把有機涂料涂復在熱鍍鋅鋼板上得到的產(chǎn)品即為熱鍍鋅彩涂板。熱鍍鋅彩涂板除具有鋅的保護作用外，表面上的有機涂層 還起了隔絕保護、防止生銹的作用，使用壽命比熱鍍鋅板更長
（3）熱鍍鋁鋅基板
根據(jù)要求
（4）電鍍鋅基板
用電鍍鋅板為基板
2.3、彩鋼板的基板分類代號
（1）結(jié)構(gòu)分類代號：Z-正常鋅花：按正常冷卻速度結(jié)晶而獲得的鋅花，可作一般用途：X-小鋅花：冷卻速度經(jīng)特殊控制，鋅花尺寸小于正常鋅花，適于涂漆和正常鋅花達不到要求的其他場合；GZ-光整鋅花：小鋅花經(jīng)過光整處理，適于深沖和超深沖加工及表面粗糙度要求低的場合。
（2）加工性能代號：PT-普通用途、JY-機械咬合、SC-深沖、CS-超深沖、JY-結(jié)構(gòu)。選擇的時候，一定要注意用途。
（3）鋅層重量代號：Z100、Z200、Z275
標記示例：鋅層重量275g/m2，加工性能JY
2.4、彩鋼板的基板鍍層種類
根據(jù)鍍層來分
（1）GI（純鋅鍍層）
（2）GA（鋅鐵合金鍍層）；
（3）55%Al-Zn（鋁鋅鍍層
（4）5%Al-Zn（鋅鋁鍍層,GALFAN）
（5）Aluminizing（鍍鋁）
（6）鋅鋁鎂產(chǎn)品
2.5 彩鋼板基板的性能指標
三
彩鋼板涂層一般根據(jù)用途分為兩大類：即建筑用和家電用。建筑用涂層根據(jù)使用環(huán)境的不同
3.1
底漆有環(huán)氧樹脂、聚酯樹脂
（1） 環(huán)氧底漆
與基材的附著力良好、耐水
（2） 聚酯底漆
對基材的附著力好、柔韌性優(yōu)異
（3） 水溶性丙烯酸底漆
對基材的附著力良好
（4） 聚氨酯底漆
具有耐化學藥品性、耐磨擦性
3.2
常用的面漆有普通聚酯類
（1）普通聚酯(PE
PE涂料對于材質(zhì)有良好的附著性
（2）硅改性聚酯（SMP,Silicone Mobified Polyester)
由于聚酯含有活性基-OH/-COOH
（3）高耐久性聚酯(HDP
對于PE和SMP的缺點，英國HYDRO公司（現(xiàn)被BASF收購）
（4）聚氯乙烯塑料溶膠（PVC Plastisol）
PVC樹脂有很好的耐水性和耐化學藥品性
（5）聚偏氟乙烯
由于聚偏氟乙烯PVDF的化學鍵與化學鍵間
（6）聚氨酯（PU）
近年所開發(fā)的一個面漆新品種，綜合性能優(yōu)異，價格昂貴，正在推廣中。
（7）丙稀酸樹脂
綜合性能好，價格昂貴，只在特定領域內(nèi)使用（如集裝箱用）。
3.3、彩鋼板的涂層顏色和光澤
一般情況下可根據(jù)生產(chǎn)廠的標準顏色進行選擇，這可以縮短生產(chǎn)前期的工作量。若需特殊顏色，因涂料需首先在涂料生產(chǎn)廠進行小樣配制，且各項性能達到要求時才能生產(chǎn)，因此從訂貨到彩板的生產(chǎn)時間就會較長。 除各大廠自有色系外，彩鋼行業(yè)主要色系標準是采用德國歐標色卡（1927年），中文譯為：勞爾色卡（RAL K5,RAL K7,......）
用60度反射角測量的涂層表面光澤度，數(shù)值越大、光澤度越高。一般家電用彩涂板光澤度較高，建筑上使用的涂料為中光或亞光
目前能提供的上表面顏色如下：聚酯類：（括號內(nèi)數(shù)字代號是寶鋼的顏色代碼）
3.4、彩鋼板的背面漆的種類
當背面只涂一層漆時，這一層背面漆一般不考慮耐蝕性，膜厚通常為8~10μm。
這時若選用熱鍍鋅基板，一般情況下，用于制作建筑外板內(nèi)側(cè)用尚可。
若準備制作夾芯板，需在背面貼保溫材料，應指明，以便提供與保溫材料的粘結(jié)劑粘著良好的背面漆，膜厚為5~8μm。
在沿海地區(qū)、重工業(yè)區(qū)、化學工業(yè)區(qū)等腐蝕嚴重的環(huán)境里，或者日夜冷熱溫差較大，經(jīng)常結(jié)露的場合，背面涂一層漆不能起到足夠的保護，此時需在背面涂二次涂層以達到防腐目的。二涂二烘背面漆一般情況下按彩板生產(chǎn)廠所定的顏色進行生產(chǎn)，且這種二涂二烘的背面漆對防止運輸途中的磨擦有很好的效果。
3.5 彩鋼涂層板的牌號與代號
3.6 彩鋼板涂層的性能指標
四、彩鋼板的儲存、運輸
4.1、彩鋼板的儲存
彩鋼板，盡管在鋼板表面有鍍鋅層和有機涂層的雙重保護，但如果長期在潮濕的狀態(tài)下，表面所積存的水（包括空氣中結(jié)露產(chǎn)生的水）會逐漸滲透通過有機涂層，從而造成有機涂層膜下鋅層的腐蝕，因此在儲存時需要注意：
（1）不被水浸濕，存放在室內(nèi)，避免露天堆放。
（2）室內(nèi)應干燥通風，無腐蝕性氣體
（3）若彩鋼板受到雨淋或有了結(jié)露
